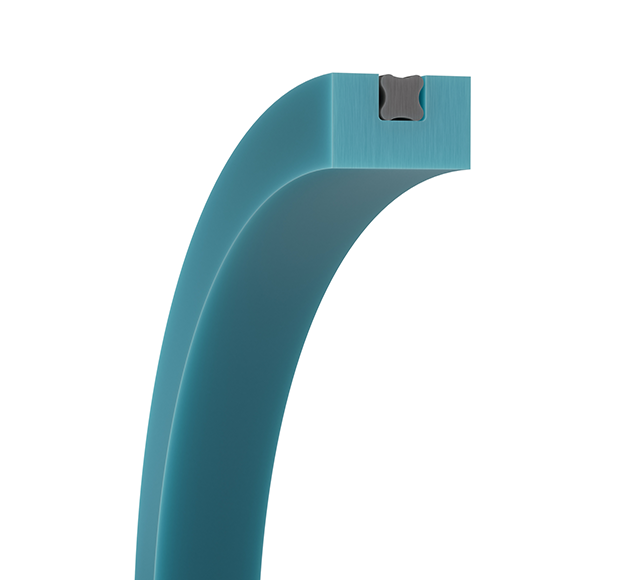

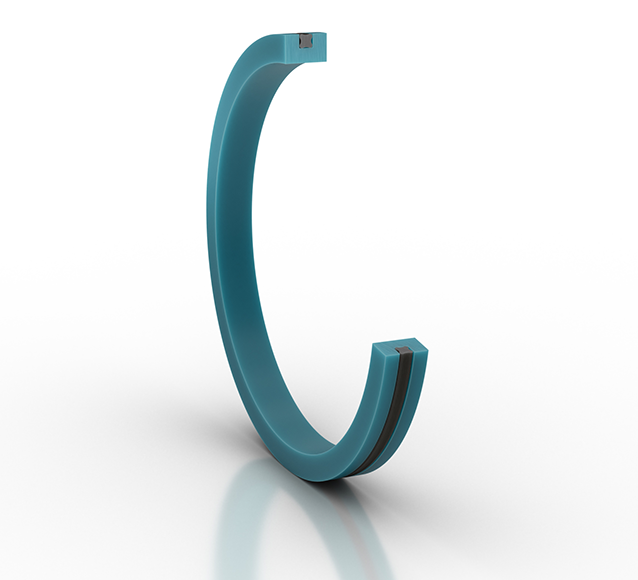

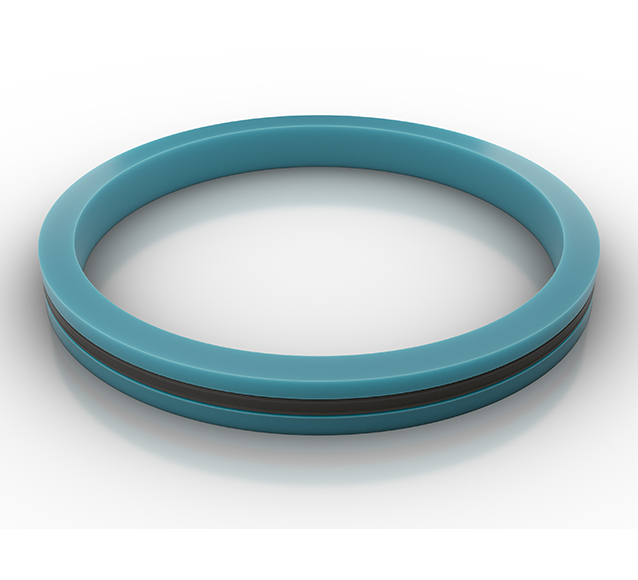

Eine doppeltwirkende, O-Ring-belastete Dichtung, entwickelt für die Abdichtung zwischen zwei Medien wie Flüssigkeit und Gas. Sie verfügt über einen kompakten Quad-Ring® / X-Ring, der in die dynamische Dichtfläche eingelassen ist. Einbau in Nuten nach ISO 7425. Erhältlich in den Werkstoffen Turcon® oder Zurcon®. Der O-Ring ist nicht im Lieferumfang enthalten.
Kolben/AQ-Seal®/Turcon®:
TSS Artikelnummer (3 bis 9)1200350
Standard-SignaturPQ1200350-M12
Artikeltyp0
QCC Merkmal (10. Stelle)-

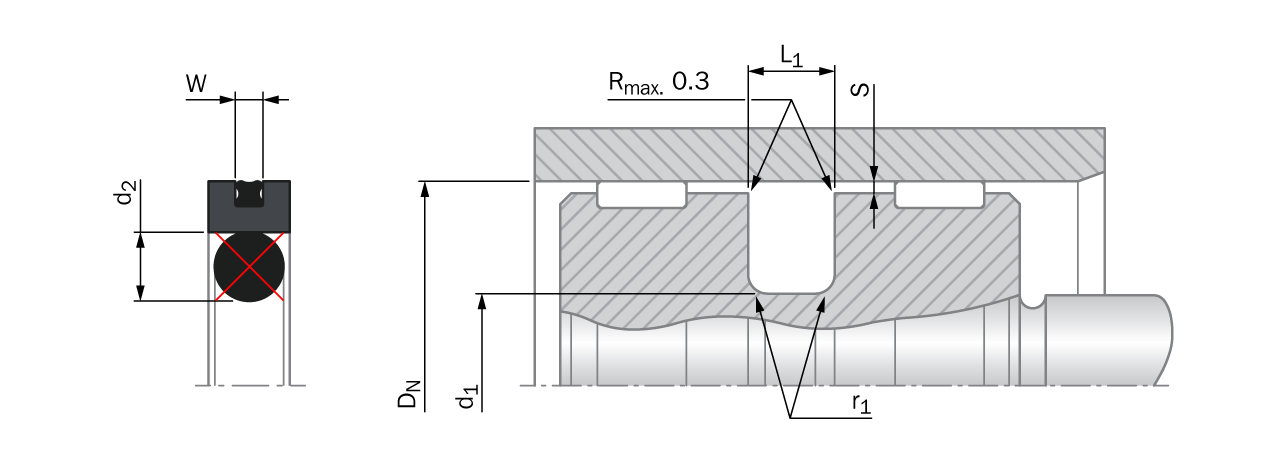

BK: Nuttiefe (FG)5.5 mm
BK: Innendurchmesser Nut24 mm
BK: Außendurchmesser Nut35 mm
BK: Ring-Innendurchmesser30.2 mm
BK: Nutbreite (FG)4.2 mm
Ausserdurchmesser Nut35 mm
Inndurchmesser Nut24 mm
Nuttiefe5.5 mm
Nutbreite4.2 mm
Länge Ring0 mm
Ringbreite3.93 mm
Ringdicke2.55 mm
Altidentnr. Niederlassung 1110PQ1200350-M12
BK: Ringbreite3.93 mm
BK: Ring-Außendurchmesser35.3 mm
BK: Ringlänge (FG)0 mm
ArtikelgruppePQ
BK: Ringdicke2.55 mm
Werkstoffkl. Helsingoer Dicht.:
Dichtungsrohr AD Toleranz von36.6 mm
Materialnummer200000058427
Dichtungsrohr AD Toleranz Max.16 mm
Dichtungsrohr ID Toleranz Min.-16 mm
Dichtungsrohr ID Toleranz Max.-1.3 mm
SDichtungsrohr AD Toleranz bis51.3 mm
Dichtungsrohr ID Toleranz bis28.9 mm
Dichtungsrohr ID Toleranz von14.2 mm
Class Dependencies200000058427
Ausserdurchmesser Ring35.3 mm
WerkstoffcodeM12
Inndurchmesser Ring30.2 mm
Werkstofftyp110
Dichtungsrohr AD Toleranz Min.1.3 mm
Materialinformationen zu den Produkten auf dieser Seite
M12
Farbe:
Dark Grey
Materialcode-Klasse:
Thermoplastic
Material:
M12
Dichtetoleranz:
+/-0.03
Maximale Temperatur:
260
Materialtyp:
PTFE
Minimale Temperatur:
-200
Dichteeinheit:
g/cm³
Kugelhärte:
34
Spezifische Dichte:
2.31
